具有＜普通MPP 電纜導管＞和＜CPVC 電纜導管＞＜玻纖增強電纜導管＞的共同優點，彌補了傳統電纜導管的不足，滿足《中華人民共和國電力行業標準DL/T802.7-2010》

設計說明

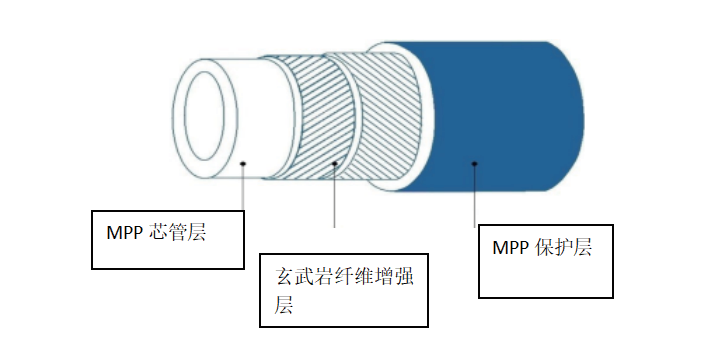

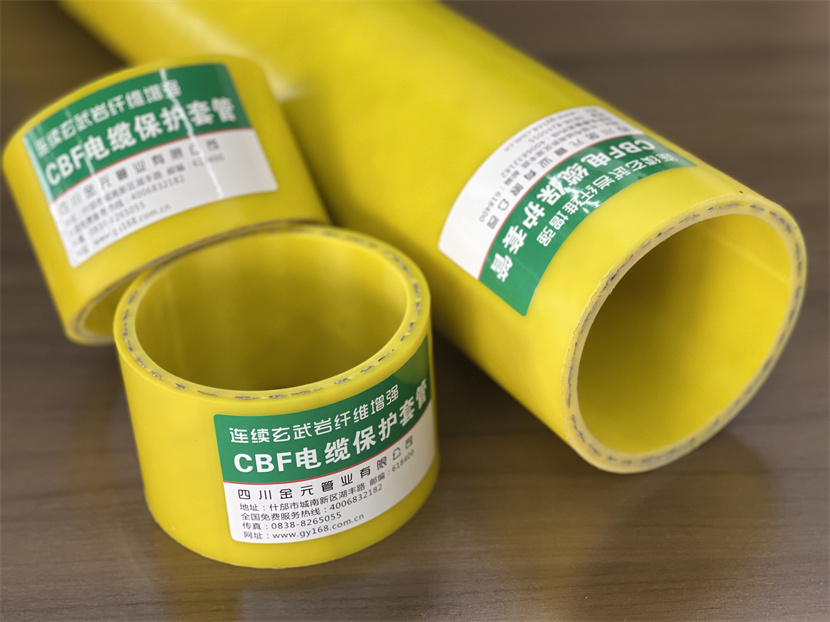

《玄武巖CBF電纜保護管》是由改性聚丙烯芯管、連續玄武巖纖維增強層、改性聚丙烯保護層三層結構構成的復合電纜管，滿足《中華人民共和國電力行業標準DL/T802.7-2010》企業Q/JYDL2022-001標準，連續玄武巖纖維CBF復合電纜管結構圖如下：

《連續玄武巖纖維CBF電纜管》在零下50度低溫環境下壓扁不會出現破裂；長期在150度的高溫環境中不會塌陷，斷裂拉伸強度大于100兆帕，尺寸規格包括DN50---DN200各種規格；

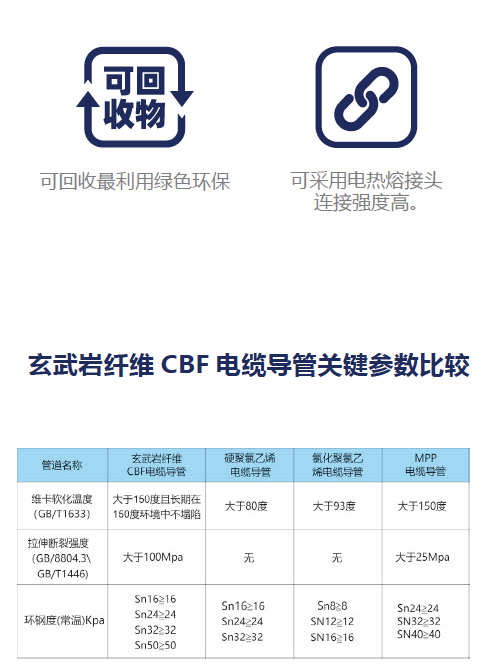

技術指標如下：

菱形立體外觀、強度高、韌性好
拉伸斷裂強度是MPP 電纜導管的3 至5 倍，抗沖擊能力是玻纖電纜導管的5 倍以上。

優異的耐高、低溫性能

玄武巖纖維有很好的耐高低溫性，在低溫環境管道壓扁不會出現破裂；管道長期在150 度的高溫環境中不會塌陷。

《玄武巖纖維CBF 電纜導管》與《玻纖電纜導管》比較

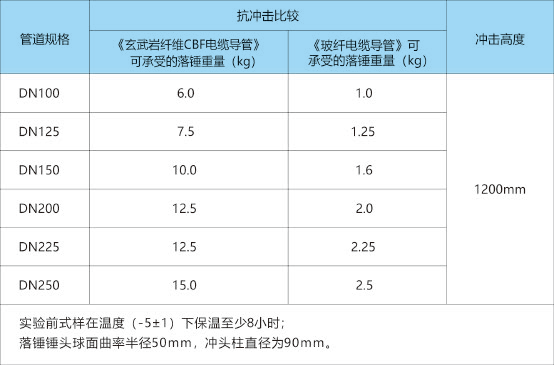

* 附：《抗沖擊比較表》

玄武巖纖維CBF 電纜導管：
玻纖增強電纜導管：
韌性好，抗沖擊能力強；
韌性差，易脆、抗沖擊弱。

《玄武巖纖維CBF 電纜導管》與《MPP 電纜導管》比較

編織成型、強度高
骨架結構、高溫環境不易塌陷
《玄武巖纖維CBF 電纜導管》中玄武巖纖維通過編制纏繞成型，纏繞角度為54 度左右，比擠出成型的《MPP 電纜導管》拉伸斷裂強度增加3 至5 倍。
玄武巖纖維是非常優異的塑料增強材料，在管道中能充分發揮其骨架支撐作用，《玄武巖纖維CBF 電纜導管》在高溫環境中不易塌陷。
低溫環境壓扁不破裂
玄武巖纖維具有極好的耐高低溫性能，在低溫環境下壓扁也不會出現裂縫或破裂。在高溫環境中不易塌陷。

產品分類、型號規格和標記

（一）分類

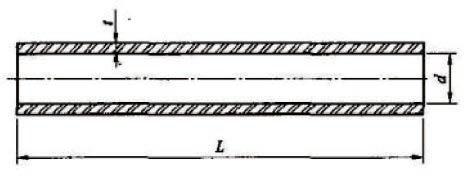

根據不同公稱內徑和公稱壁厚分為三種環剛度等級，其結構開狀見圖1。

（二）型號規格

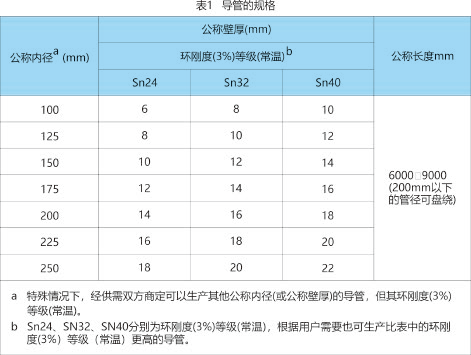

導管的型號用拼音符號DS 表示, 導管的規格見表1

(3) 標記
導管的標記表示方法如下:Ds 規格原材料類型，標準: DL/T802.7-2010 標記按順序含義如下:
---D: 電纜用導管; ---S: 表示塑料;
--- 規格: 用公稱內徑X 公稱壁厚X 公稱長度產品等級表示; 產品等級用等級( 常溫) 表示，為SN24、Sn32、SN40 等;
--- 原材料類型: 玄武巖纖維纏繞增強熱塑性塑料CBF 表示。示例:
DS15-10-6000SN24CBF-DL/T
802.7---2010: 表示公稱內徑為150mm、公稱壁厚為10mm、公稱長度為6000mm、環剛度(3%) 等級( 常溫) 為SN24 的玄武巖纖維纏繞增強的電纜導管。

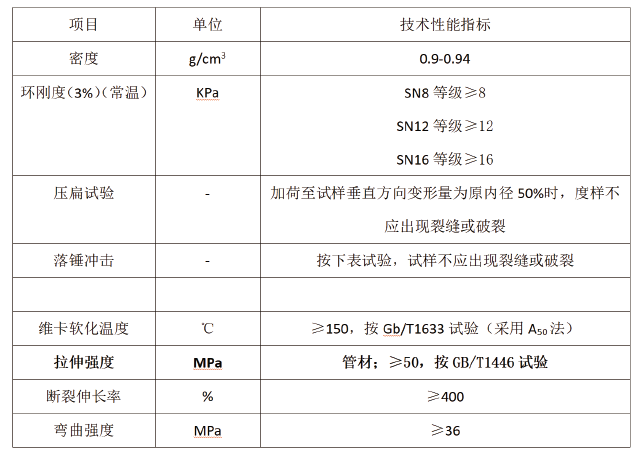

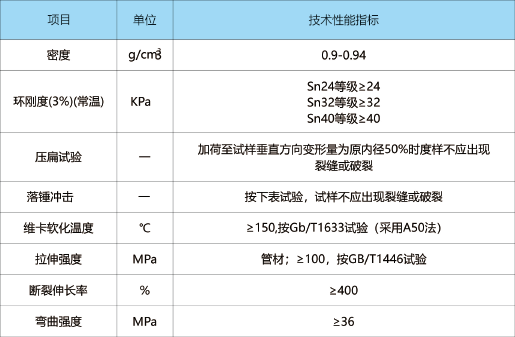

（三）技術性能

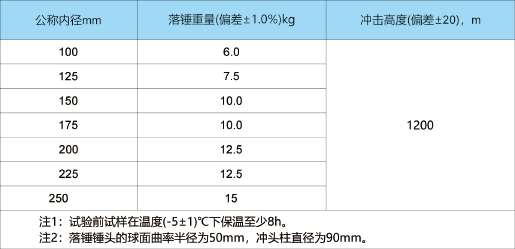

落錘沖擊試驗參數
